Exercices  IV

IV -

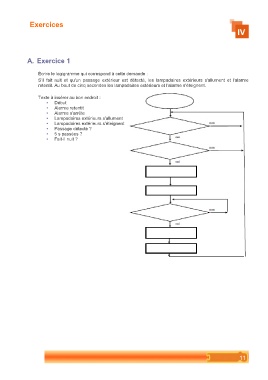

A. Exercice 1

       Écrire le logigramme qui correspond à cette demande :
       S'il fait nuit et qu'un passage extérieur est détecté, les lampadaires extérieurs s'allument et l'alarme
       retentit. Au bout de cinq secondes les lampadaires extérieurs et l'alarme s'éteignent.

       Texte à insérer au bon endroit :
            ? Début
            ? Alarme retentit
            ? Alarme s'arrête
            ? Lampadaires extérieurs s'allument
            ? Lampadaires extérieurs s'éteignent
            ? Passage détecté ?
            ? 5 s passées ?
            ? Fait-il nuit ?
