Exercices

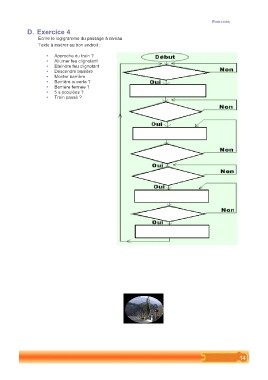

D. Exercice 4

       Écrire le logigramme du passage à niveau

       Texte à insérer au bon endroit :

            ? Approche du train ?
            ? Allumer feu clignotant
            ? Éteindre feu clignotant
            ? Descendre barrière
            ? Monter barrière
            ? Barrière ouverte ?
            ? Barrière fermée ?
            ? 5 s écoulées ?
            ? Train passé ?
