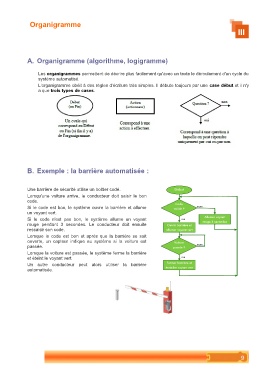

Organigramme                                                 III

III -

A. Organigramme (algorithme, logigramme)

       Les organigrammes permettent de décrire plus facilement qu'avec un texte le déroulement d'un cycle du
       système automatisé.
       L'organigramme obéit à des règles d'écriture très simples. Il débute toujours par une case début et il n'y
       a que trois types de cases.

B. Exemple : la barrière automatisée :

Une barrière de sécurité utilise un boîtier codé.
Lorsqu'une voiture arrive, le conducteur doit saisir le bon
code.
Si le code est bon, le système ouvre la barrière et allume
un voyant vert.
Si le code n'est pas bon, le système allume un voyant
rouge pendant 3 secondes. Le conducteur doit ensuite
ressaisir son code.
Lorsque le code est bon et après que la barrière se soit
ouverte, un capteur indique au système si la voiture est
passée.
Lorsque la voiture est passée, le système ferme la barrière
et éteint le voyant vert.
Un autre conducteur peut alors utiliser la barrière
automatisée.
