Exercices

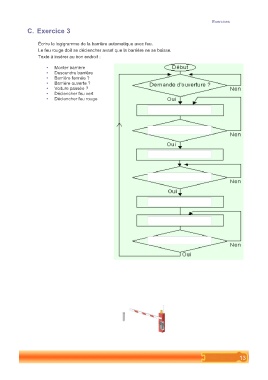

C. Exercice 3

       Écrire le logigramme de la barrière automatique avec feu.
       Le feu rouge doit se déclencher avant que la barrière ne se baisse.
       Texte à insérer au bon endroit :

            ? Monter barrière
            ? Descendre barrière
            ? Barrière fermée ?
            ? Barrière ouverte ?
            ? Voiture passée ?
            ? Déclencher feu vert
            ? Déclencher feu rouge
