Pompes à engrenage
Principe de fonctionnement
Les pompes à engrenages sont de principe simple. Elles sont compactes, économiques, et donc très répandues pour des applications dont la pression maximale reste inférieure à 200 bars.
Les plus répandues sont les pompes à engrenage extérieur. Les cylindrées courantes pour ce type de pompes vont des 0,25 cm3 à 250 cm3 pour des pressions maximales d'utilisations respectives de 125 et 250 bars.

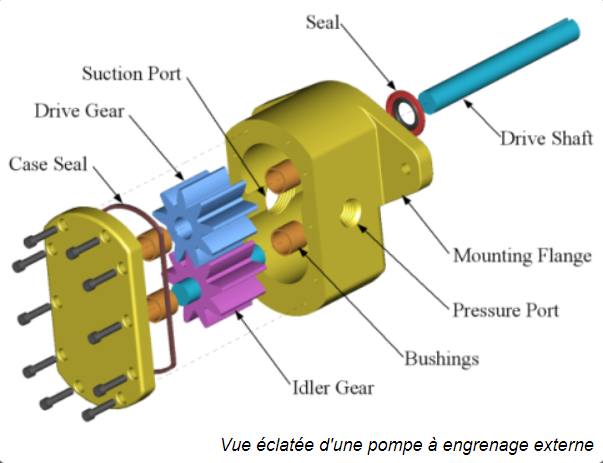

Ces pompes comprennent 2 pignons identiques en rotation à l'intérieur d'un carter muni d'un orifice d'entrée et d'un orifice de sortie.
Le volume de fluide compris entre les dents des pignons et le carter est déplacé lors de la rotation des pignons de l'entrée vers la sortie.
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.
Simulation : Fichiers 3D
Ci-dessous vous avez un modèle volumique d'une pompe à engrenage (version exe et version Edrawing) :
Version exécutable
Version Edrawing (Edrawing doit être installé au préalable sur votre pc)
Complément : Cylindrée
La cylindrée d'une pompe à engrenage externe dépend du nombre de dents de chaque pignon Z, du module M de la denture, et de la largeur b des pignons. Une cylindrée moyenne approchée peut être estimée par :
\(C_y = 2.\pi.M^2.Z.b\)
