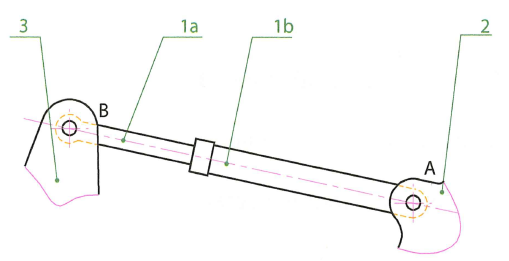

Application : Isolons le vérin 1 :

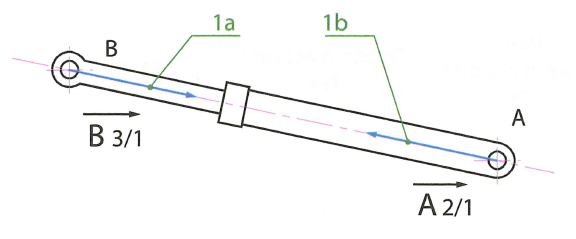

Bilan des forces agissant sur le vérin (1)
ACTIONS EXT. | Point d'application | Droite d'action | SENS | INTENSITÉ (N) | |||
|---|---|---|---|---|---|---|---|
\(\overrightarrow{B_{3/1}}\) | B | ? | ? | ? | |||
\(\overrightarrow{A_{2/1}}\) | A | AB | X | ↖ | X | 3500 | X |
Justifications
Solide en équilibre soumis à deux actions mécaniques extérieures :
\(\overrightarrow{A_{2/1}} = -\overrightarrow{B_{3/1}}\) OU \(\overrightarrow{A_{2/1}} + \overrightarrow{B_{3/1}} = \vec{0}\)
(Même droite d'action, même intensité, sens opposés).
