Exercices
Exercice 1 : Biellette

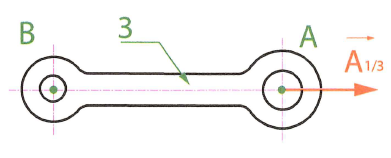

Déterminer l'action en B du solide 2 sur la biellette 3.
Énoncer le PFS.
Compléter le tableau bilan des actions mécaniques extérieures.
Compléter la modélisation en reportant le vecteur force en B.
Question
ACTIONS EXT. | Point d'application | Droite d'action | SENS | INTENSITÉ (N) | |||
|---|---|---|---|---|---|---|---|
\(\overrightarrow{B_{2/3}}\) | B | ? | ? | ? | |||
\(\overrightarrow{A_{1/3}}\) | A | ── | X | \(\rightarrow\) | X | 3200 | X |
Exercice 2 : Abat-jour
Déterminer l'action en B du solide 2 sur l'abat-jour 3.
Énoncer le PFS.
Compléter le tableau bilan des actions mécaniques extérieures.
Compléter la modélisation en reportant le vecteur force en B.
Question
ACTIONS EXT. | Point d'application | Droite d'action | SENS | INTENSITÉ (N) | |||
|---|---|---|---|---|---|---|---|
\(\overrightarrow{B_{2/3}}\) | B | ? | ? | ? | |||
\(\overrightarrow{P_{3}}\) | G | | | X | \(\downarrow\) | X | 3,5 | X |
Exercice 3 : Ballon
La masse du ballon est de 125 g. Déterminer le poids du solide (on prendra g = 10 m.s-2].
Énoncer le PFS.
Compléter le tableau bilan des actions mécaniques extérieures.
Compléter la modélisation en reportant le vecteur force en A (action du sol sur le ballon).
Question
ACTIONS EXT. | Point d'application | Droite d'action | SENS | INTENSITÉ (N) | |||
|---|---|---|---|---|---|---|---|
\(\overrightarrow{P_{1}}\) | |||||||
\(\overrightarrow{A_{sol/1}}\) | |||||||
