Création du porte clé

Plan du porte clé⚓

Prérequis

Savoir lire un dessin technique.

  1. Mettre en vue de dessus

    Cliquer sur le cube sur "HAUT"⚓

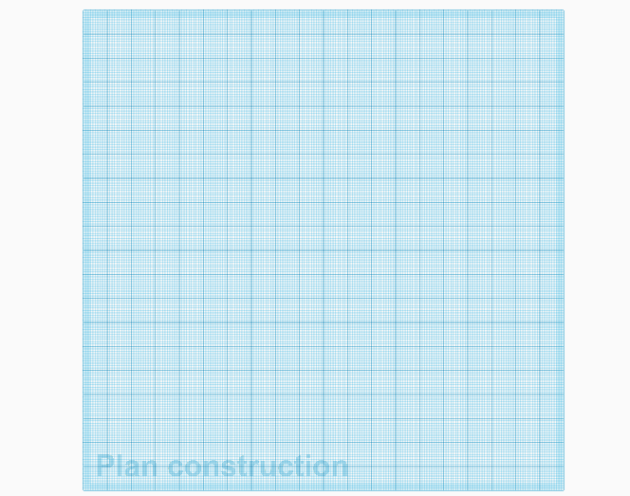

    1. Vous devez obtenir ceci :⚓

  2. Dessiner le cube

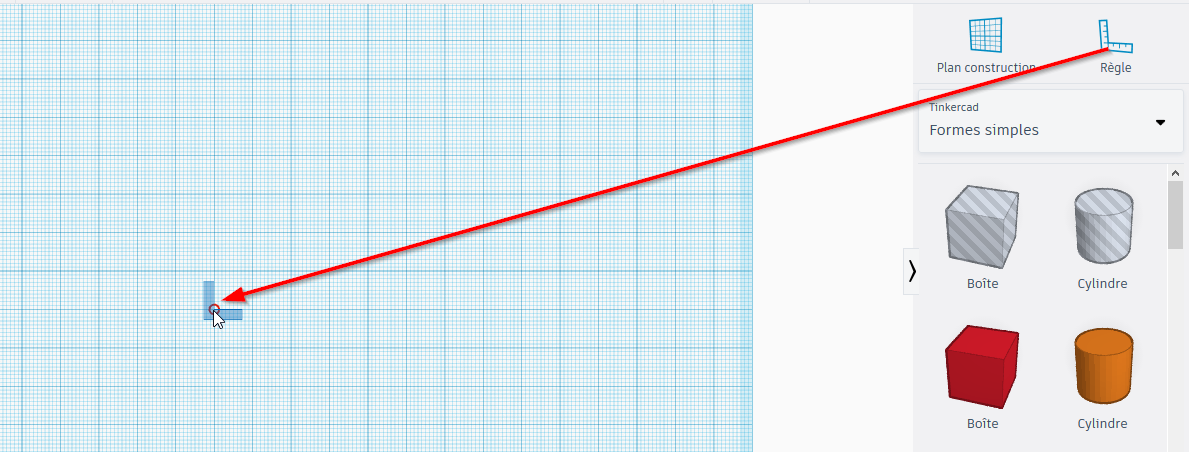

    Placer une règle a peu près au milieu du plan⚓

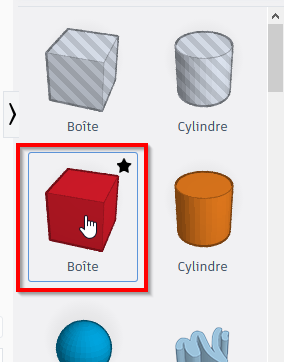

    Cliquer sur la Boîte rouge⚓

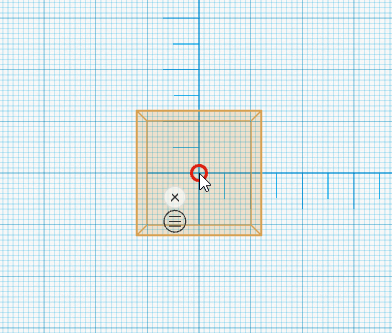

    Déplacer la souris sur le plan de construction avec le coin sur la règle⚓

    Cliquer⚓

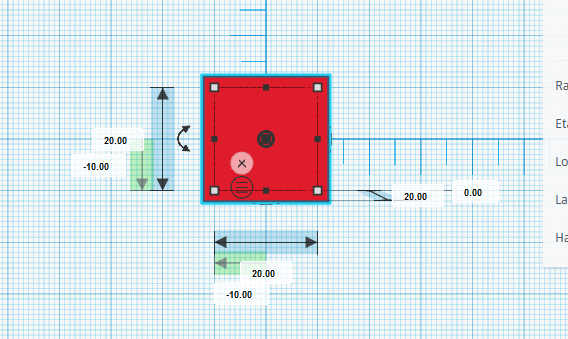

    Une boîte de dialogue apparaît et les dimensions du cube

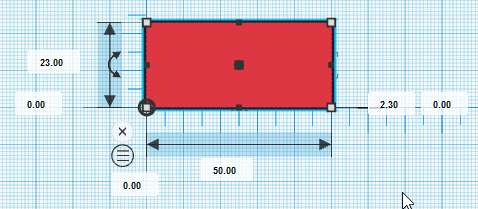

    Entrer les valeurs comme ci-dessous :⚓

    Cliquer n'importe où sur le plan de construction (sauf sur le cube).

    Orienter la vue en restant cliquer sur le bouton droit de la souris et bouger celle-ci.

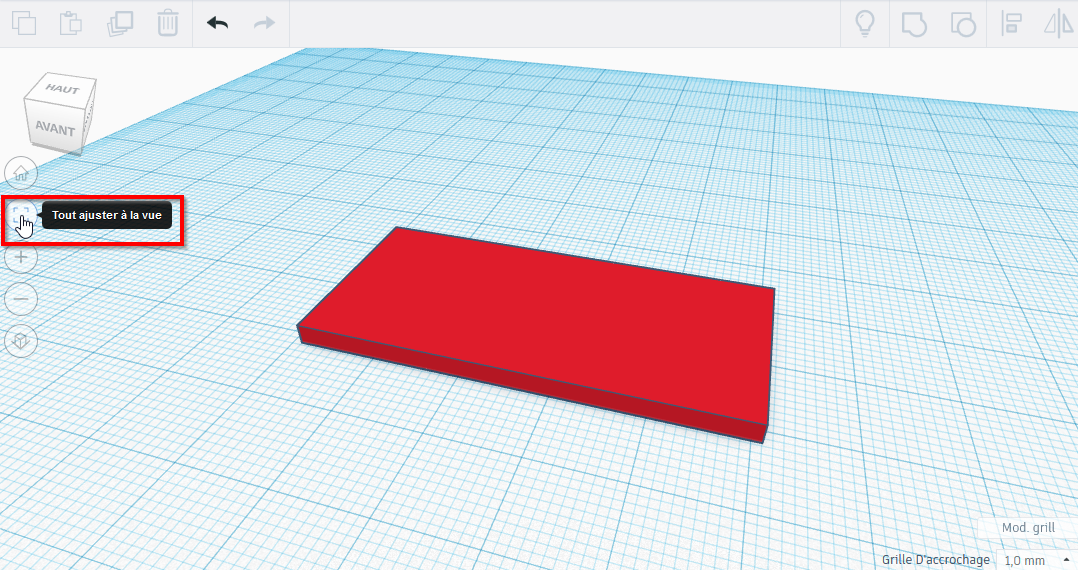

    Cliquer ensuite dans la barre des outils de zoom sur Tout ajuster à la vue.

    1. On obtient cela :⚓

  3. Dessiner la partie arrondie

    Se remettre en vue de dessus⚓

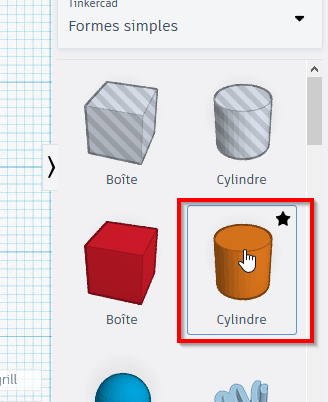

    Cliquer sur Cylindre⚓

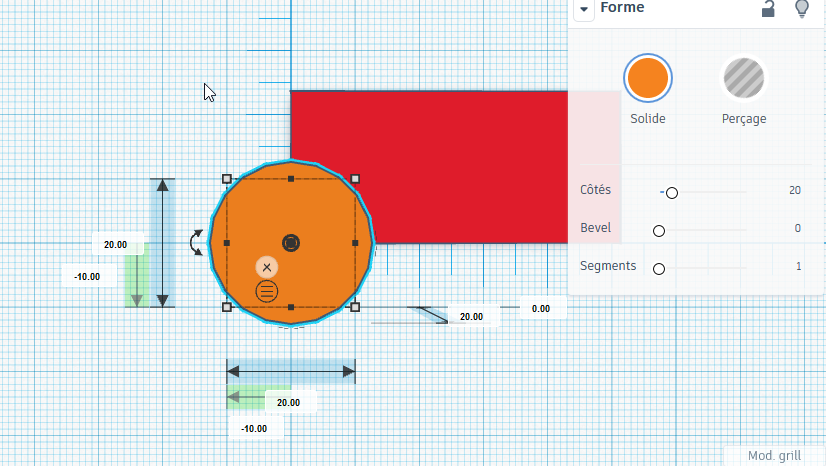

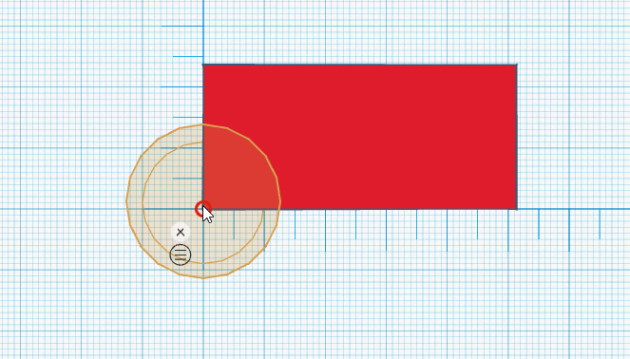

    Positionner le cylindre sur la règle⚓

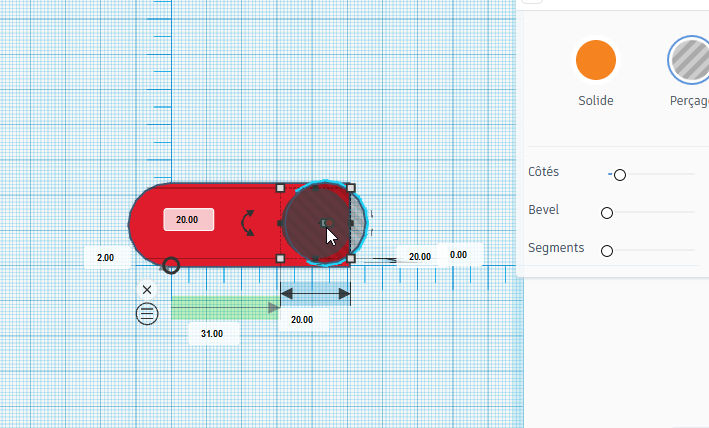

    Les valeurs du cylindre apparaissent⚓

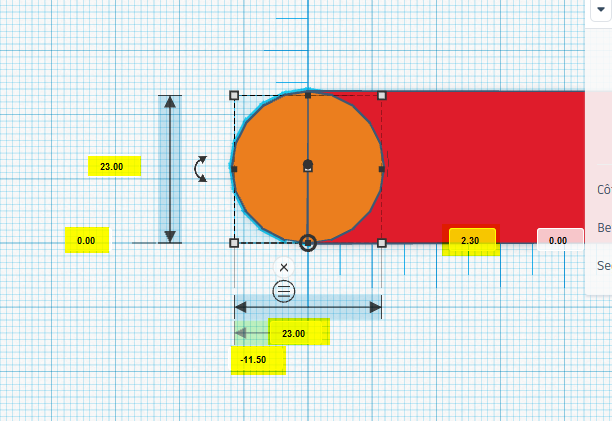

    Entrer les valeurs comme ci-dessous :⚓

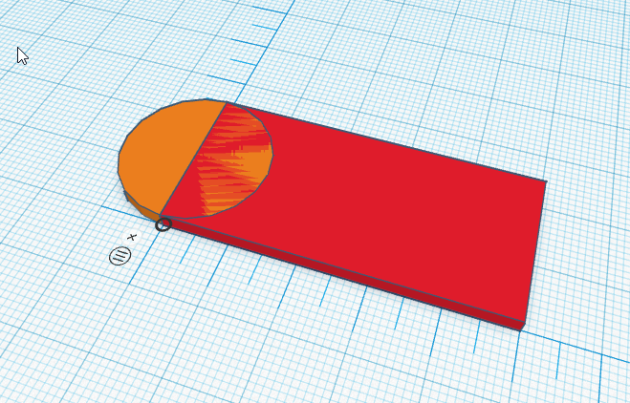

    1. On obtient ceci :⚓

  4. Fusionner les 2 formes

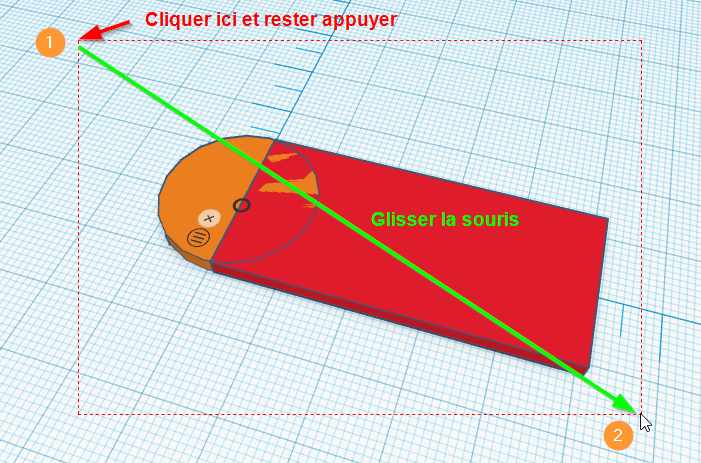

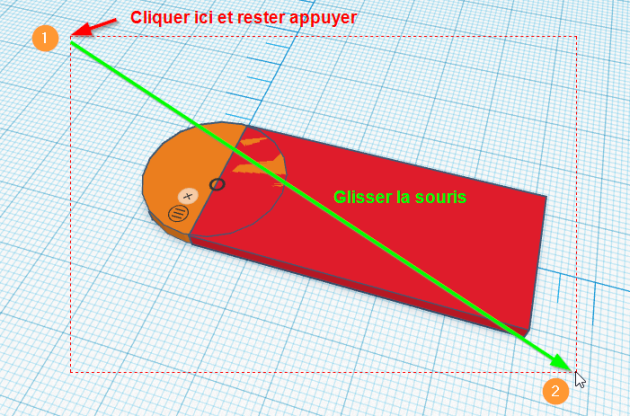

    Sélectionner les 2 formes en réalisant un rectangle avec la souris⚓

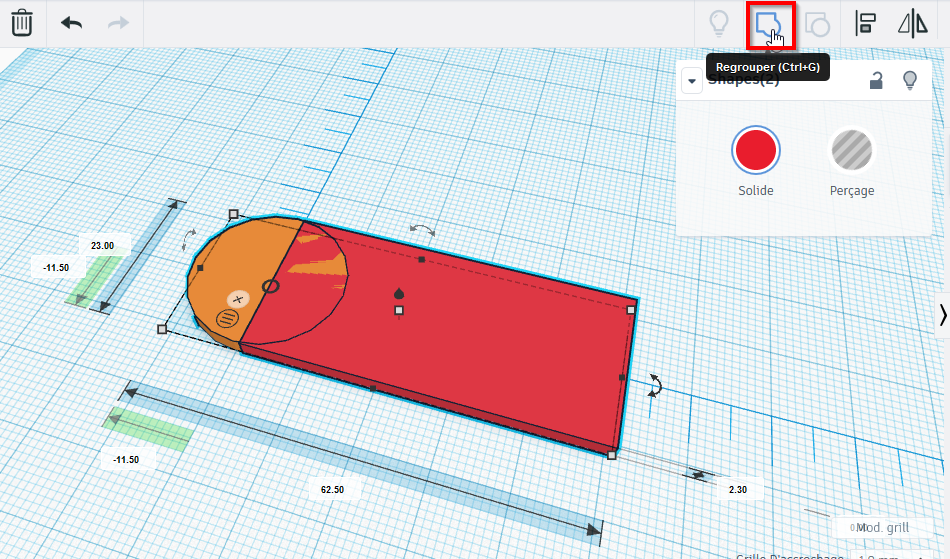

    Cliquer sur Regrouper⚓

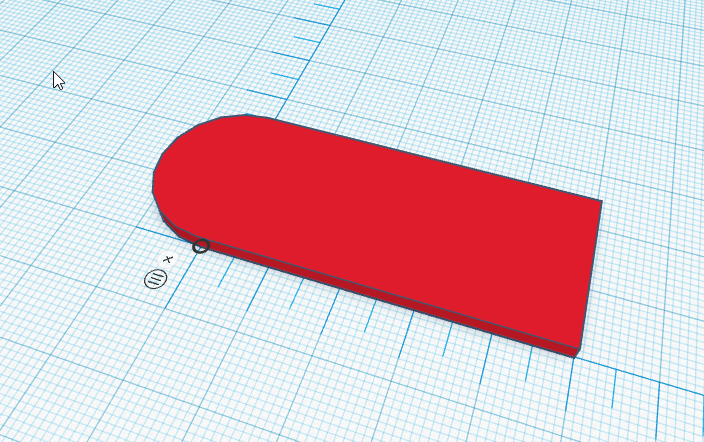

    1. Les 2 formes ont fusionné⚓

  5. Réalisation du trou

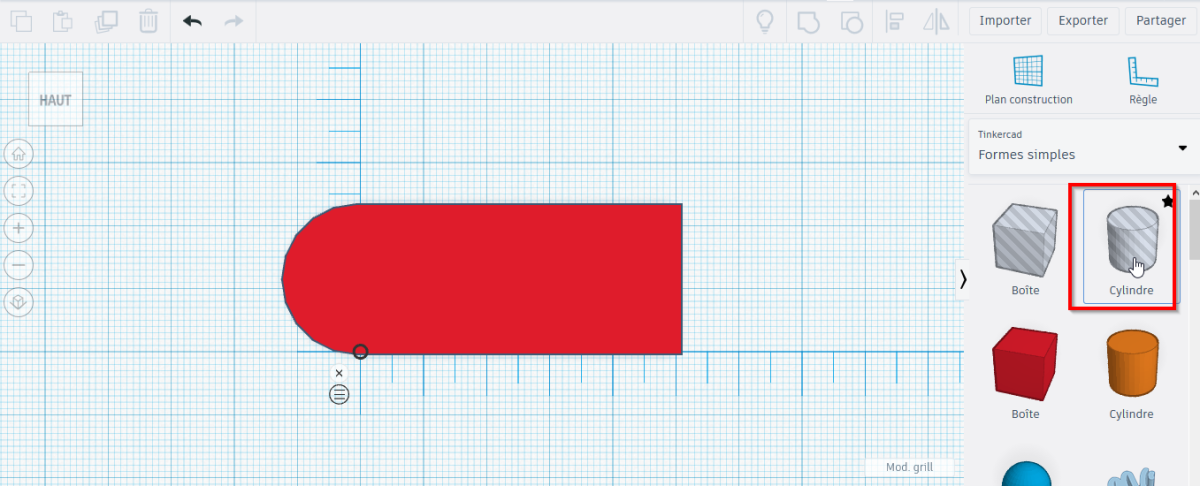

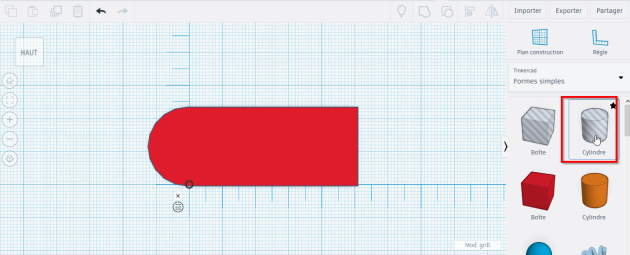

    Se remettre en vue de dessus et sélectionner le Cylindre hachuré (sert à faire des trous)⚓

    Positionner le trou⚓

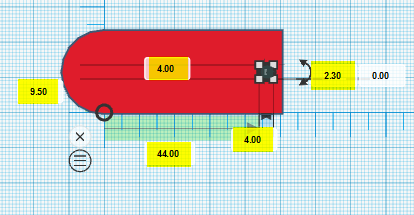

    Entrer les valeurs ci-dessous :⚓

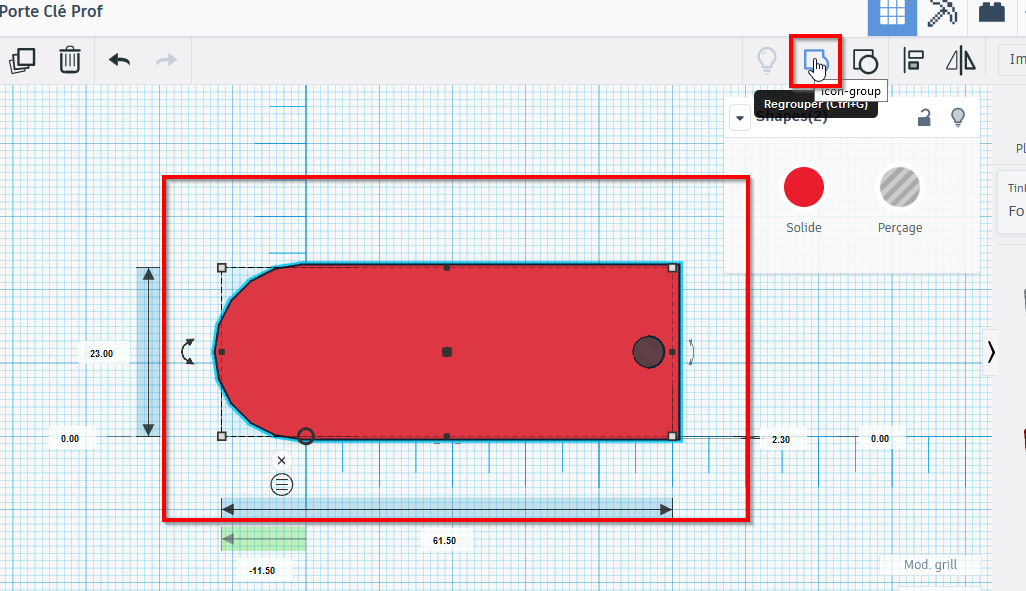

    Fusionner le trou et la forme⚓

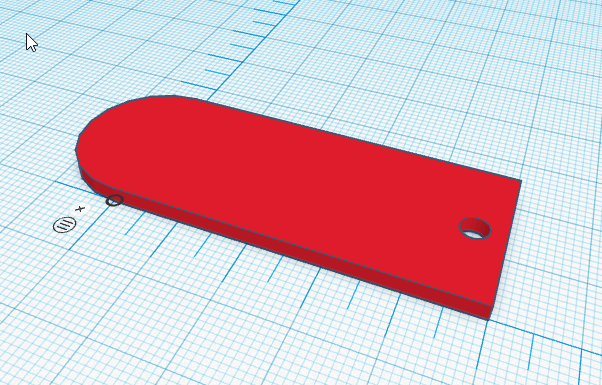

    1. On obtient ceci :⚓
