Page 6 - Comment les contraintes sont-elles prises en compte dans la conception d'un objet technique ?
P. 6
Séquence 1

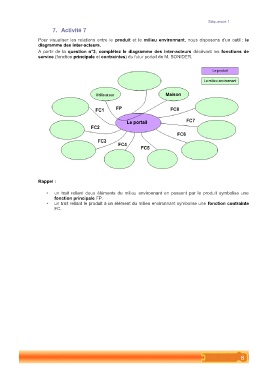

7. Activité 7
Pour visualiser les relations entre le produit et le milieu environnant, nous disposons d'un outil : le
diagramme des inter-acteurs.
A partir de la question n°3, complétez le diagramme des inter-acteurs décrivant les fonctions de
service (fonction principale et contraintes) du futur portail de M. BONIDER.
Rappel :
? un trait reliant deux éléments du milieu environnant en passant par le produit symbolise une
fonction principale FP.
? un trait reliant le produit à un élément du milieu environnant symbolise une fonction contrainte
FC.
8
