Chaînes d'information et d'énergie.

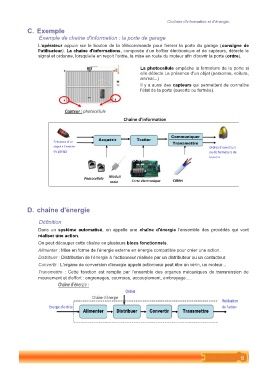

C. Exemple

Exemple de chaîne d'information : la porte de garage

L'opérateur appuie sur le bouton de la télécommande pour fermer la porte du garage (consigne de
l'utilisateur). La chaîne d'informations, composée d'un boîtier électronique et de capteurs, détecte le
signal et ordonne, lorsqu'elle en reçoit l'ordre, la mise en route du moteur afin d'ouvrir la porte (ordre).

La photocellule empêche la fermeture de la porte si
elle détecte La présence d'un objet (personne, voiture,
animal...)
Il y a aussi des capteurs qui permettent de connaître
l'état de la porte (ouverte ou fermée).

D. chaîne d'énergie

Définition

Dans un système automatisé, on appelle une chaîne d'énergie l'ensemble des procédés qui vont
réaliser une action.
On peut découper cette chaîne en plusieurs blocs fonctionnels.
Alimenter : Mise en forme de l'énergie externe en énergie compatible pour créer une action.
Distribuer : Distribution de l'énergie à l'actionneur réalisée par un distributeur ou un contacteur.
Convertir : L'organe de conversion d'énergie appelé actionneur peut être un vérin, un moteur...
Transmettre : Cette fonction est remplie par l'ensemble des organes mécaniques de transmission de
mouvement et d'effort : engrenages, courroies, accouplement, embrayage.....
