Mise en contexte

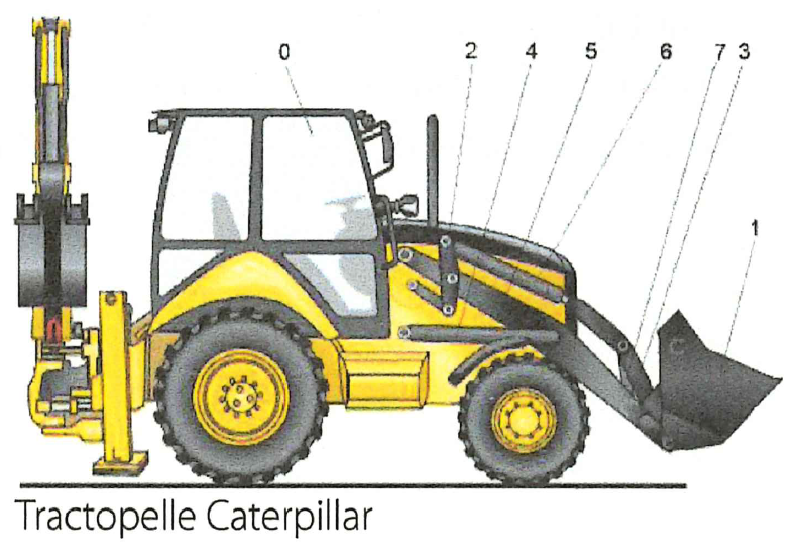

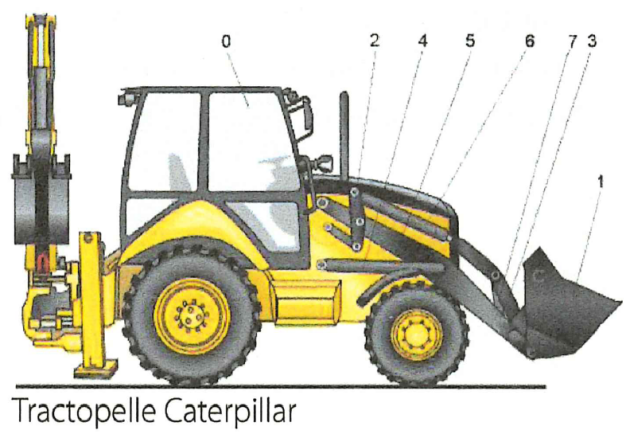

Un tractopelle est équipé d'un godet 1 articulé au moyen de deux pivots en deux points par rapport à un bras 5 et une biellette 3.
Sachant que le poids des matériaux additionné au poids du godet est appliqué en un point G, que le poids total est de 12000 N et que la droite d'action de la biellette 3 sur le godet est connue, déterminer les actions aux deux pivots A et B afin de pouvoir définir le diamètre minimum de ces axes.
Hypothèses :
Le frottement est négligé (liaison parfaite)
Le problème est considéré plan (toutes les actions sont dans le plan de symétrie du godet).
