Exercice 1

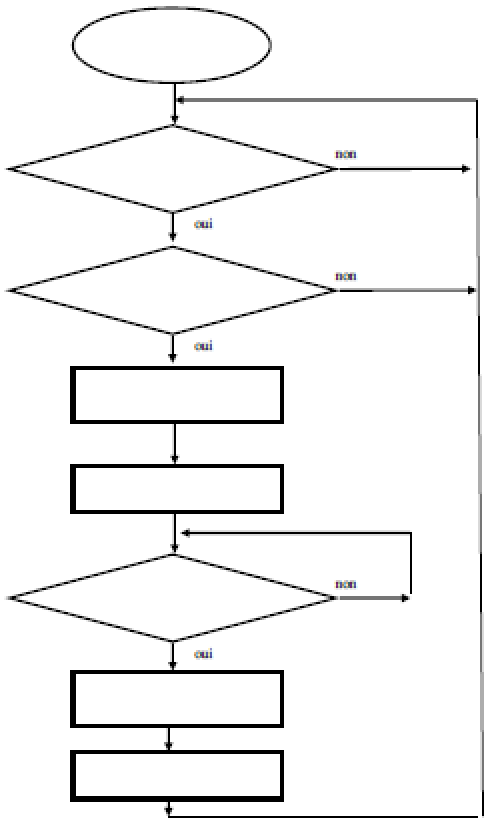

Écrire le logigramme qui correspond à cette demande :

S'il fait nuit et qu'un passage extérieur est détecté, les lampadaires extérieurs s'allument et l'alarme retentit. Au bout de cinq secondes les lampadaires extérieurs et l'alarme s'éteignent.

Texte à insérer au bon endroit :

  • Début

  • Alarme retentit

  • Alarme s'arrête

  • Lampadaires extérieurs s'allument

  • Lampadaires extérieurs s'éteignent

  • Passage détecté ?

  • 5 s passées ?

  • Fait-il nuit ?
