Le limiteur de pression #2 |
|

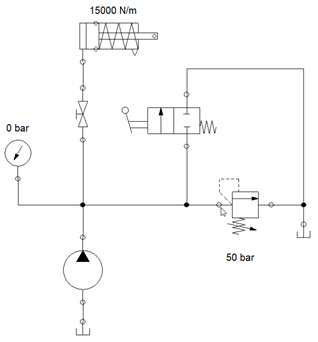

Soit le montage suivant avec un limiteur de pression taré à 50 bars et « constante de rappel (K) » du vérin à 15000 N/m : |
|
Compléter le tableau suivant : |
|
Conclure sur les intérêts de ce montage : |
|
VANNE |
Distributeur 2/2 |
Pression au manomètre |
État du limiteur (passant ou fermé) |
|
Fermée |
Passant |
|
|
|
Fermée |
Fermé |
|
|
|
Ouverte |
Passant |
|
|
|
Ouverte |
Fermé |
|
|
