Représentations
Suivant les liaisons mécaniques (pivot, glissière, appui plan…), on peut connaître des informations sur le vecteur représentant une action mécanique de contact.
Exemple : Exemple

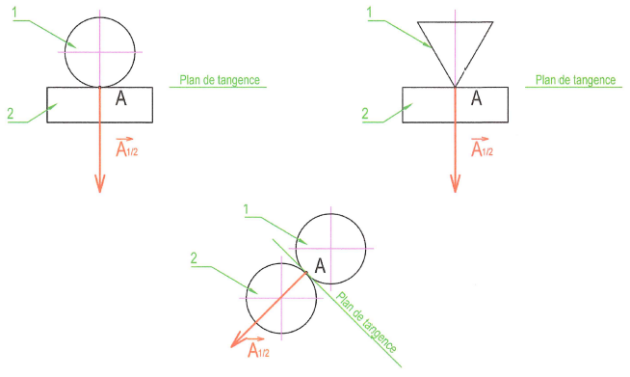

Liaison ponctuelle : la droite d'action du vecteur force est perpendiculaire au plan de contact ou plan de tangence.

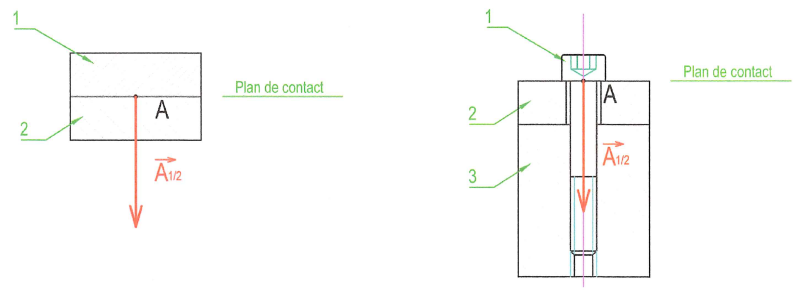

Appui plan : la droite d'action du vecteur force est perpendiculaire au plan de contact.
Liaison pivot : la droite d'action du vecteur force passe par le centre du pivot.
