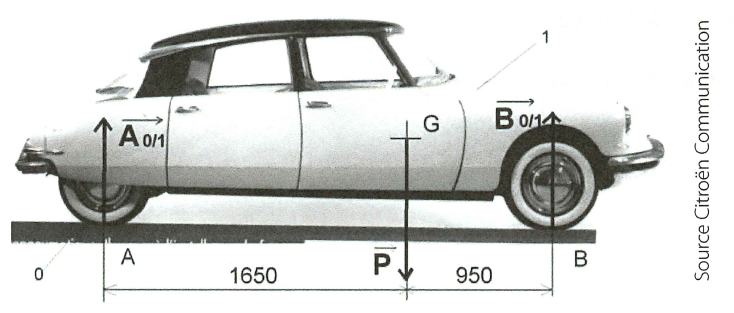

La Citroën DS est soumise à 3 forces parallèles coplanaires :
\(\overrightarrow{P}\) (poids de la voiture = 2300 daN
\(\overrightarrow{A_{0/1}}\) (réaction du sol / roues)
Bilan des actions mécaniques extérieures (BAME)
ACTIONS EXT. | Point d'application | Droite d'action | SENS | INTENSITÉ (daN) | |||
|---|---|---|---|---|---|---|---|
\(\overrightarrow{A_{0/1}}\) | A |
| X | \(\uparrow\) | ? | ||
\(\overrightarrow{B_{0/1}}\) | B |
| X | \(\uparrow\) | ? | ||
\(\overrightarrow{P}\) | G |
| X | \(\downarrow\) | X | 2300 | X |
Application du PFS
La voiture est en équilibre si :
\(\sum{\overrightarrow{F}_{(ext \to S)}} = \overrightarrow{0}\) : Polygone des forces fermé
\(\sum{\overrightarrow{M}_{/A(F_{ext\to S})}} = \overrightarrow{0}\) : Funiculaire fermé

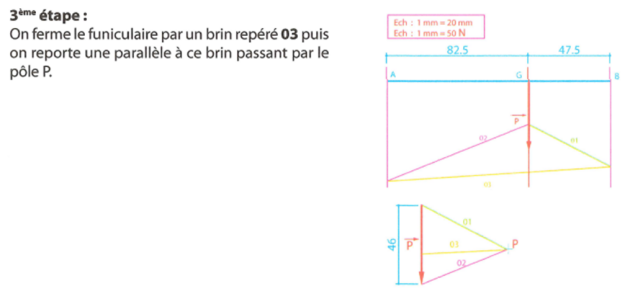

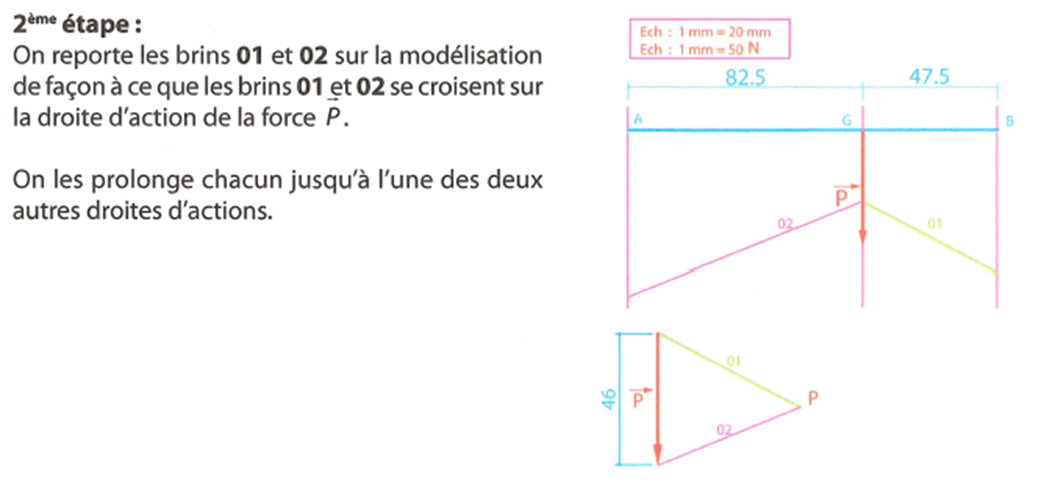

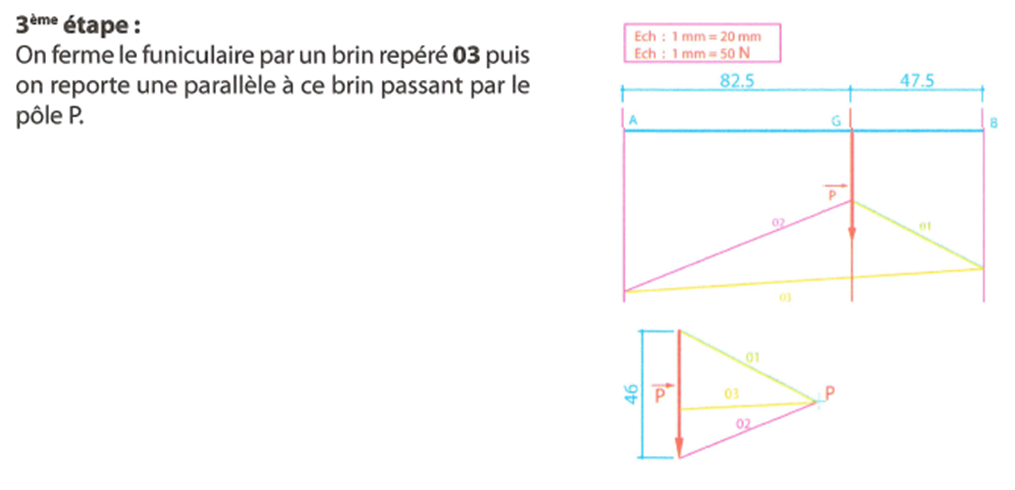

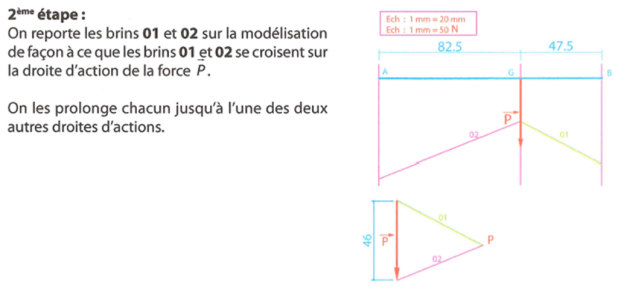

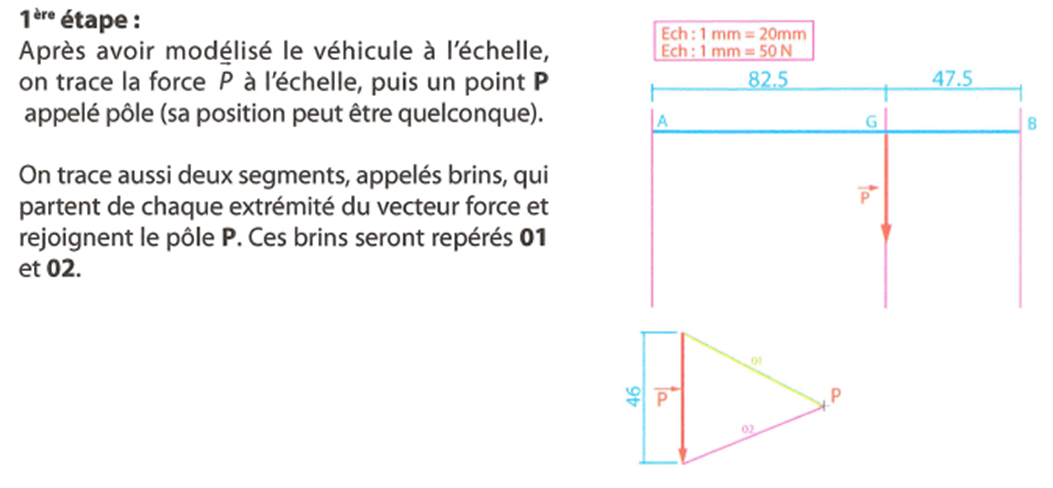

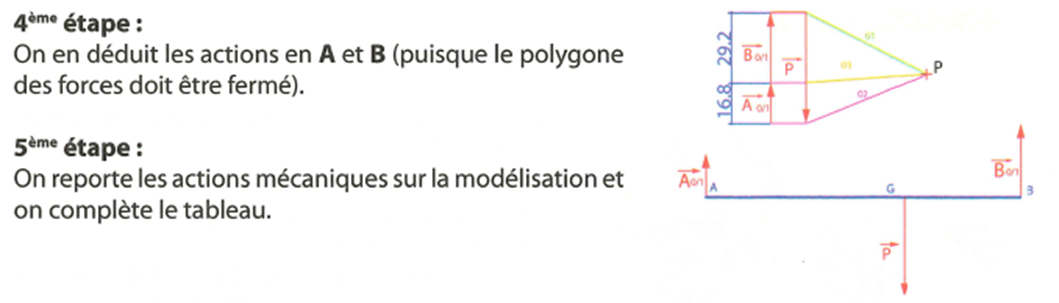

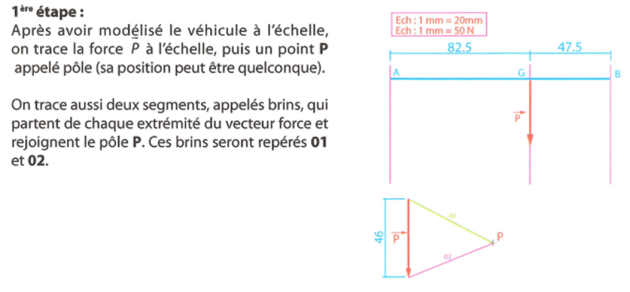

Méthode : Méthode de résolution graphique ou méthode du funiculaire
